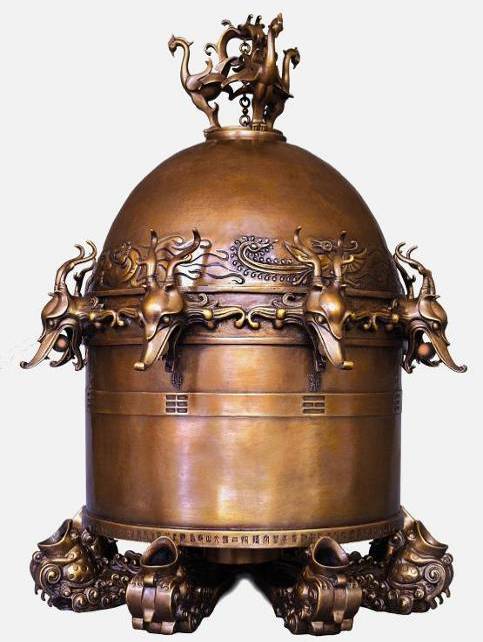

地動儀整體造型（2008年）

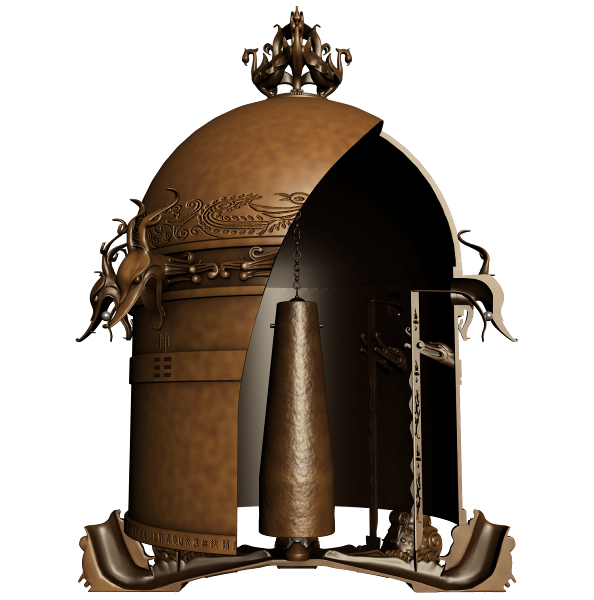

內部結構：柱、關、道、機、丸五部分

地動儀的測震過程

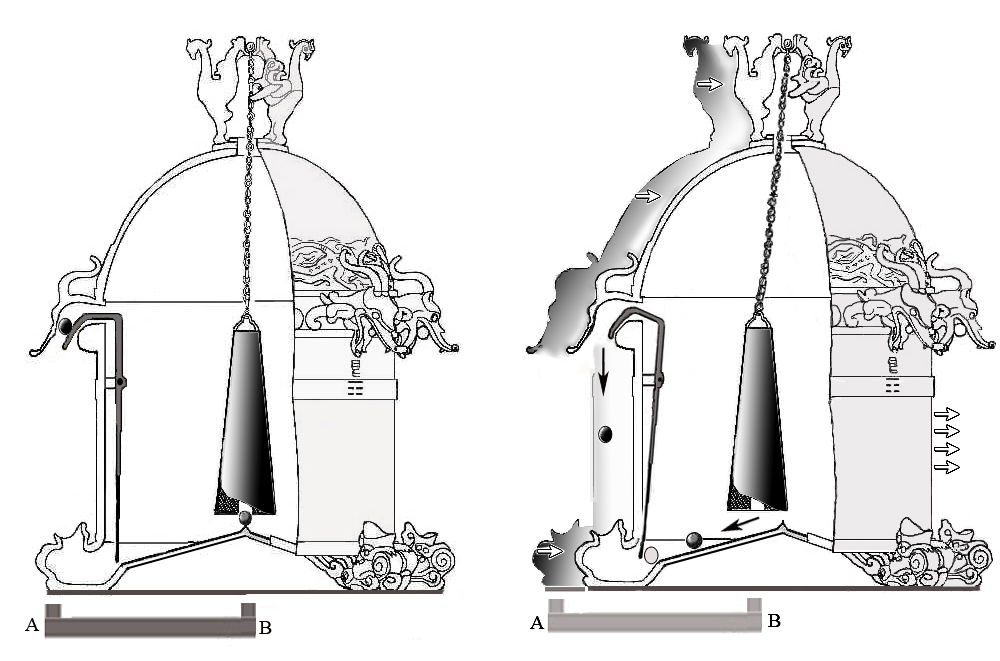

左圖：地動儀對非地震干擾沒有反應。右圖：地震時，由于慣性，都柱與儀器框架出現相對位移，導致小關球滑出，觸發機構工作。

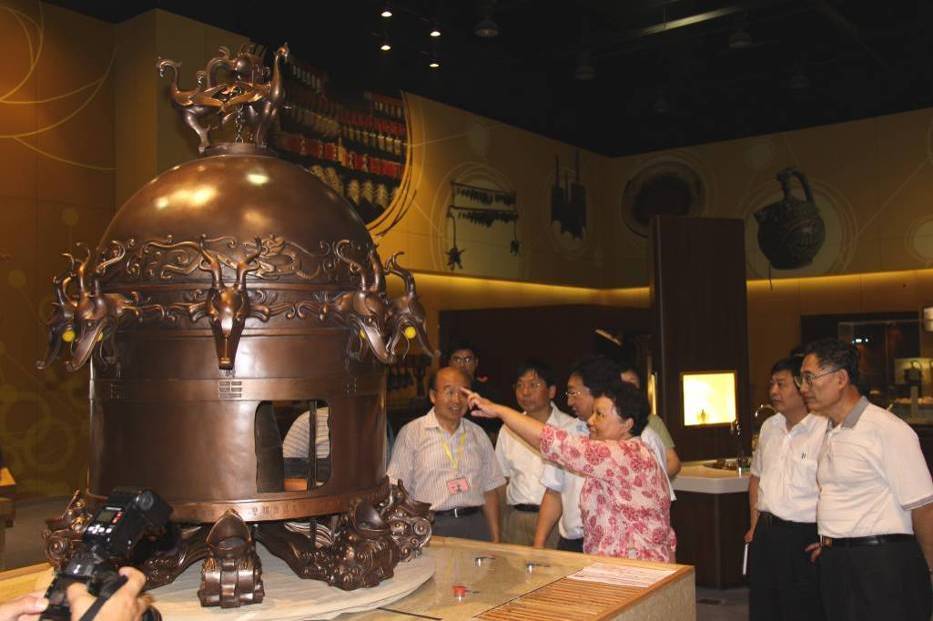

走進公眾視線的新地動儀模型

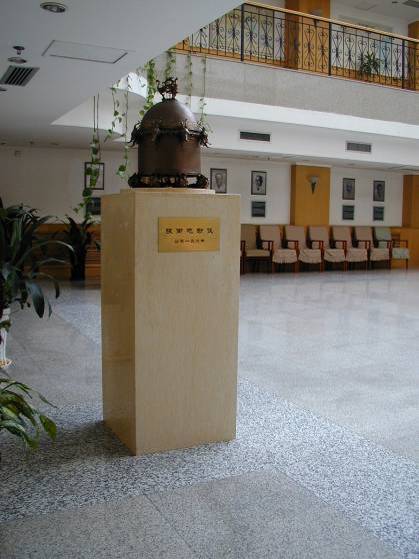

中國地震局大廳的地動儀模型

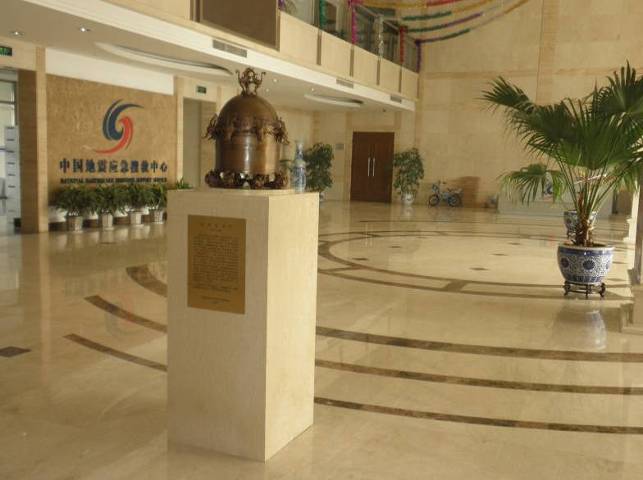

地動儀模型擺放在中國地震應急搜救中心大廳

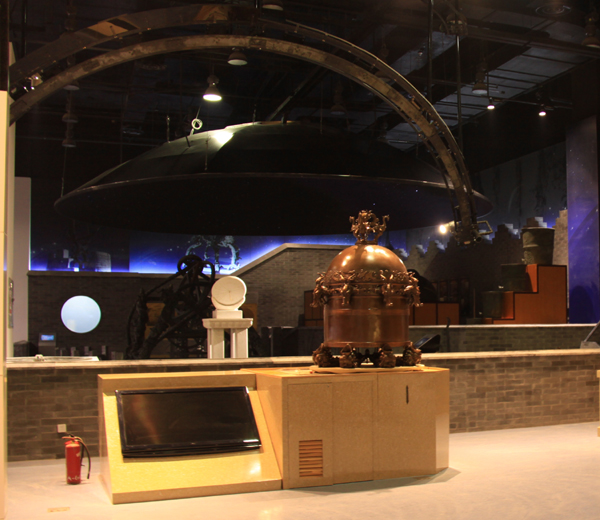

2009年，新落成的中國科技館地動儀展廳

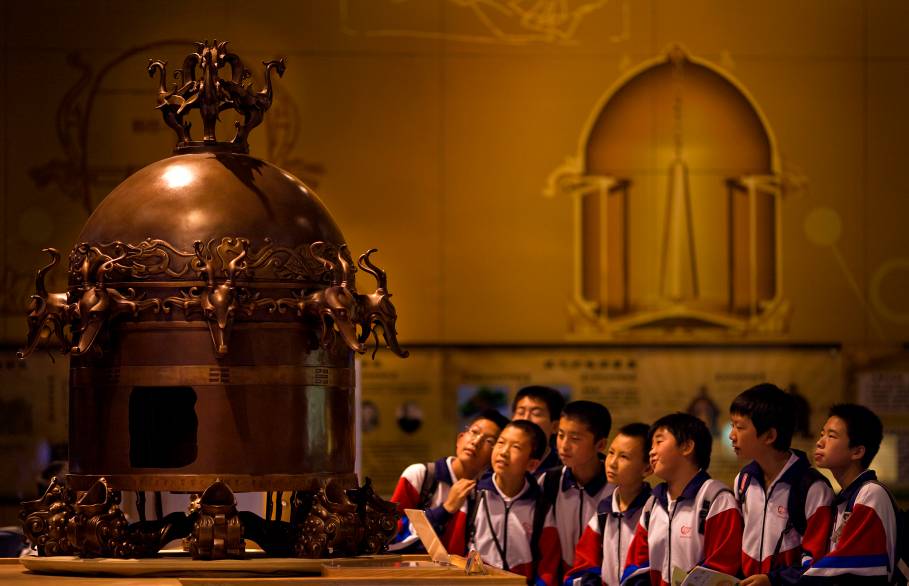

學生們對張衡地動儀模型表現出景仰之情

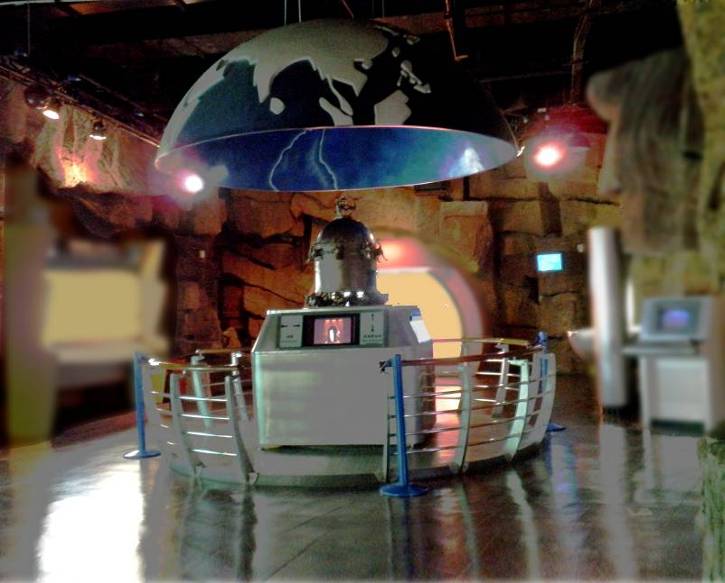

上海科技館地動儀展廳

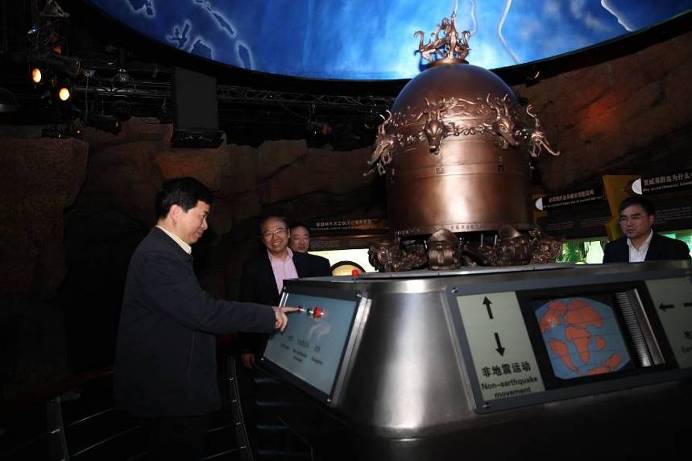

上海市委領導啟動振動臺，觀察地動儀的拾震過程
